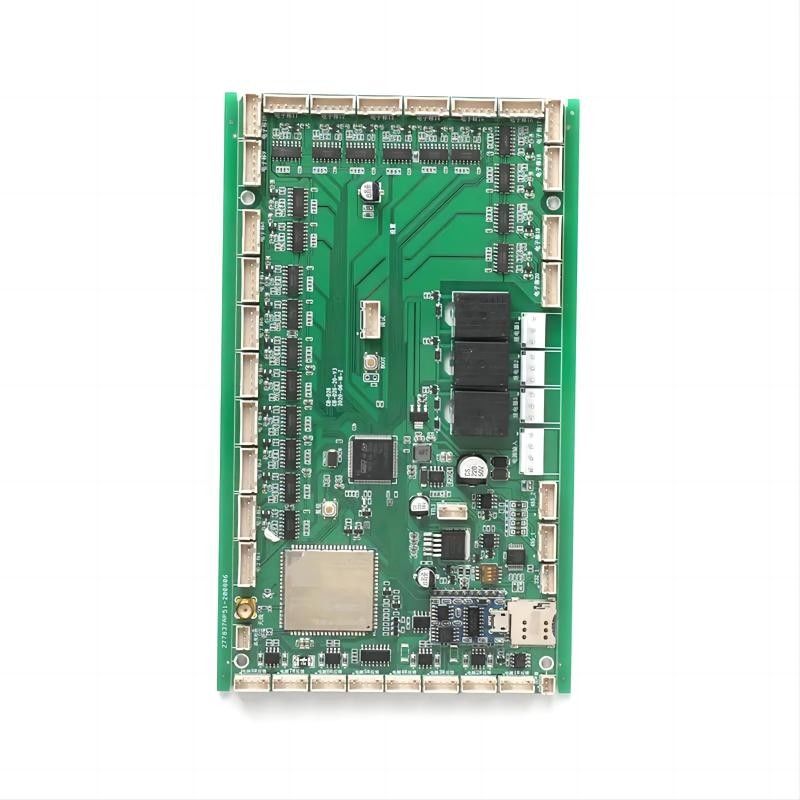

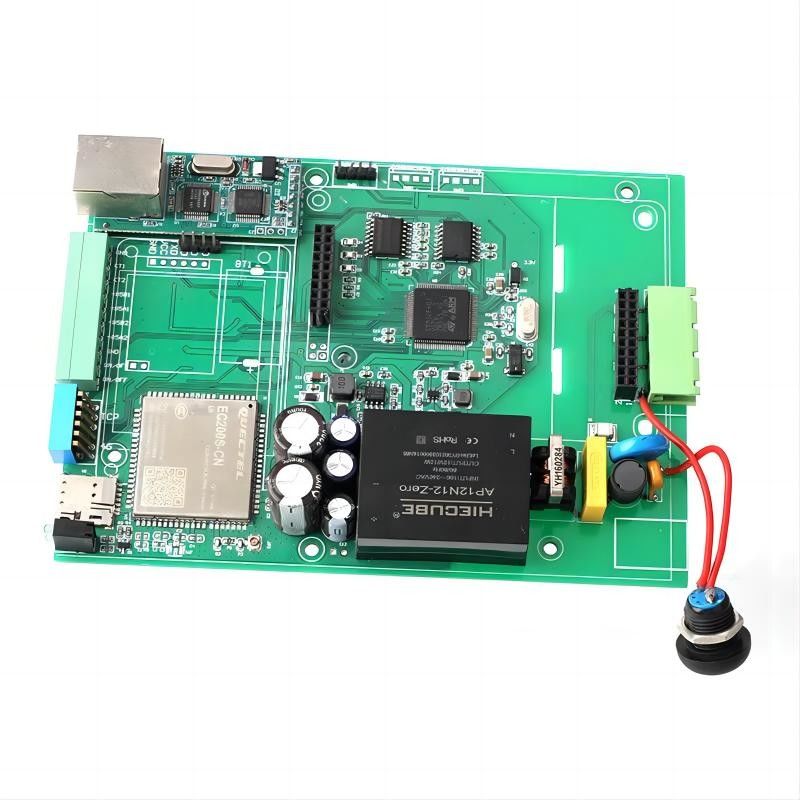

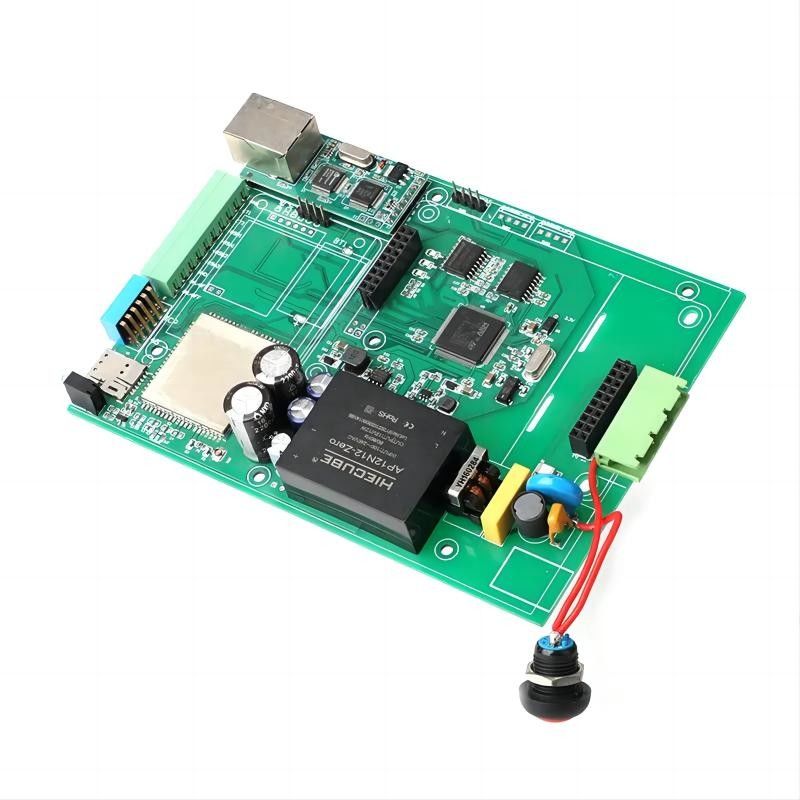

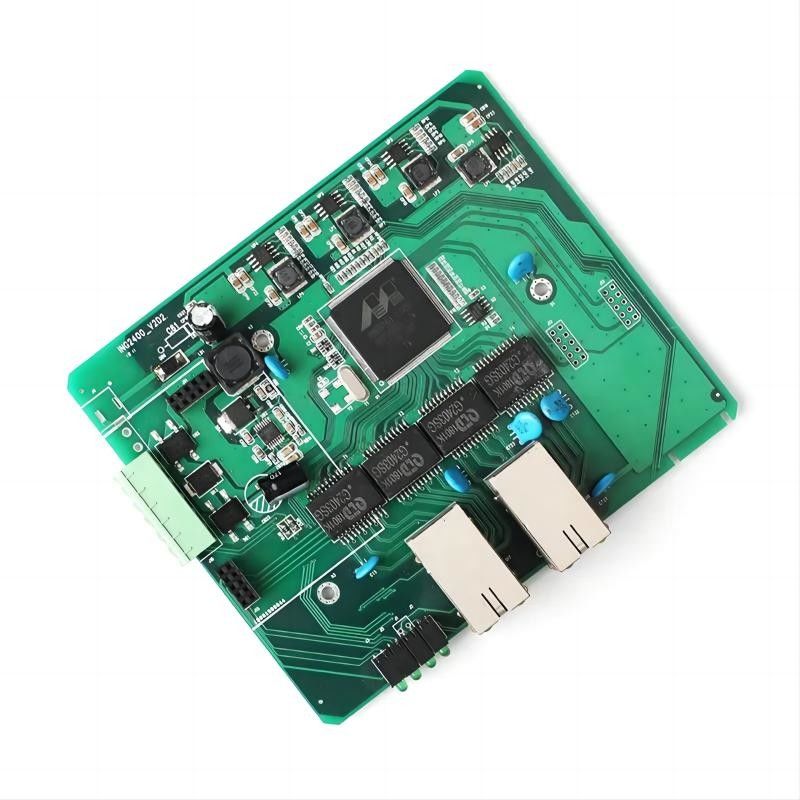

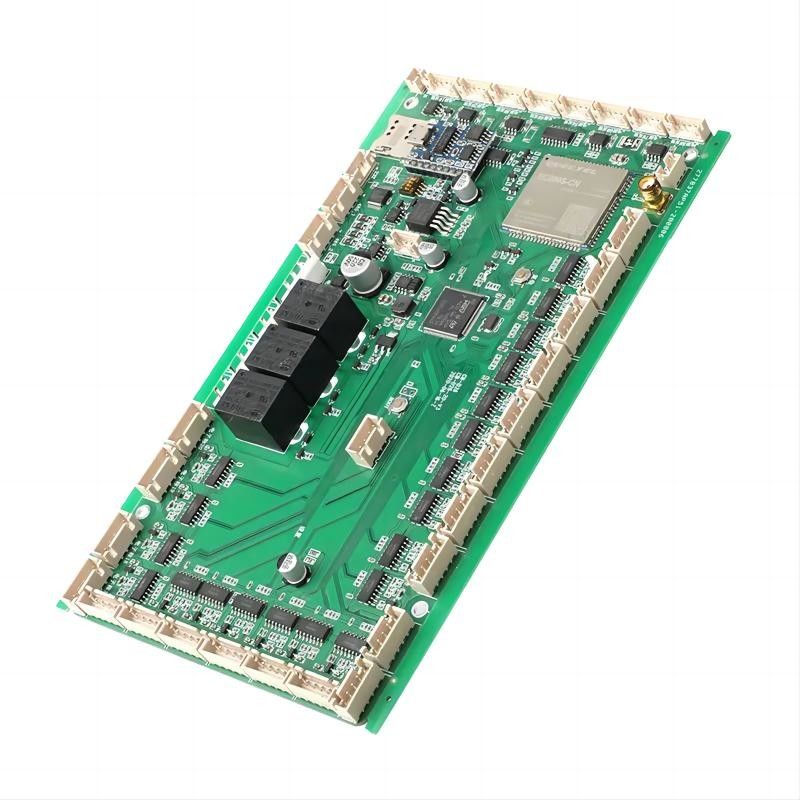

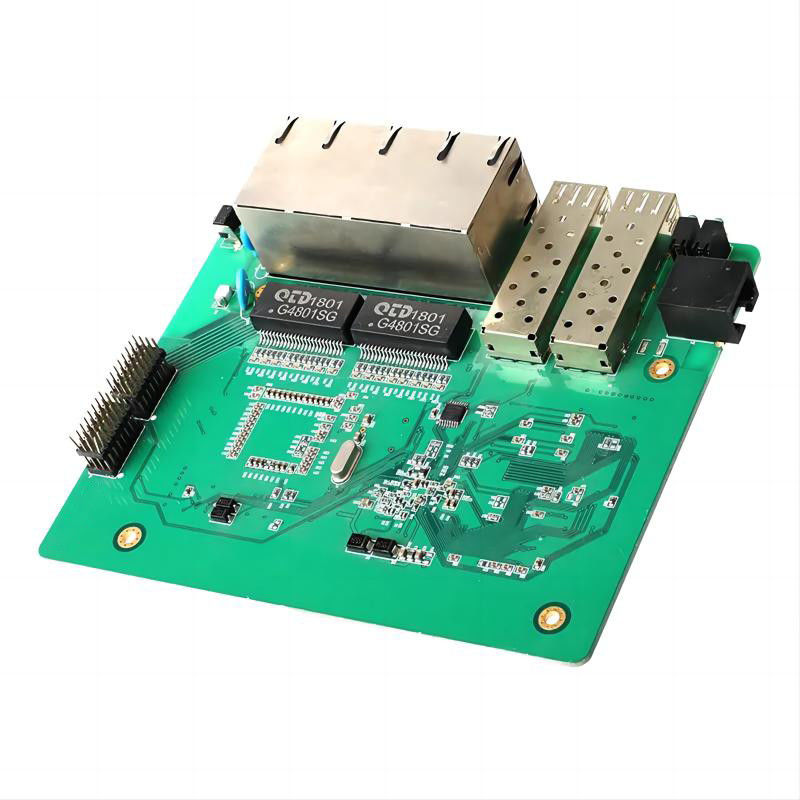

Ηλεκτρικό σίδηρο Ακατάστατη ευέλικτη PCB Δελτίο PCB Συνέλευση

Πυροσβεστήρες ηλεκτρικών συσκευών ηλεκτρικού σιδήρου, άκαμπτα, εύκαμπτα PCB, PCB.

Το σύνολο PCB (Παγιδευμένο Πίνακα κυκλωμάτων) που χρησιμοποιείται σε μια έξυπνη ηλεκτρική σκούπα εργοστασίου και οικιακές συσκευές, όπως ένα ηλεκτρικό σίδερο,παίζει κρίσιμο ρόλο στον έλεγχο και τη διαχείριση των ηλεκτρονικών λειτουργιών αυτών των συσκευώνΕδώ είναι μια περιγραφή της συναρμολόγησης PCB για μια έξυπνη εργοστασιακή ηλεκτρική σκούπα και ηλεκτρικό σίδερο, συμπεριλαμβανομένων των άκαμπτων πλακών PCB:

Σχεδιασμός PCB:Το πρώτο βήμα στην κατασκευή της ομάδας PCB είναι η φάση σχεδιασμού.Οι σχεδιαστές δημιουργούν ένα σχηματικό διάγραμμα που αντιπροσωπεύει τις ηλεκτρικές συνδέσεις και τα εξαρτήματα που απαιτούνται για την έξυπνη εργοστασιακή ηλεκτρική σκούπα ή ηλεκτρικό σίδεροΣτη συνέχεια, μεταφράζουν το σχήμα σε μια φυσική διάταξη PCB, λαμβάνοντας υπόψη παράγοντες όπως η τοποθέτηση των εξαρτημάτων, η οδική διαδρομή και η χρήση άκαμπτων πλακών PCB όπου είναι απαραίτητο.

Προμήθεια συστατικών:Μετά την ολοκλήρωση του σχεδιασμού PCB, οι κατασκευαστές προμηθεύονται τα απαιτούμενα ηλεκτρονικά εξαρτήματα για την συναρμολόγηση.μονάδες τροφοδοσίαςΟι κατασκευαστές συνεργάζονται με τους προμηθευτές για την προμήθεια εξαρτημάτων υψηλής ποιότητας που πληρούν τις προδιαγραφές της συναρμολόγησης PCB.

Κατασκευή PCB:Η διαδικασία κατασκευής PCB περιλαμβάνει την κατασκευή των πραγματικών πλακών κυκλωμάτων με βάση το σχεδιασμό PCB.Έλιξη για την αφαίρεση του περιττού χαλκούΓια τις άκαμπτες πλακέτες PCB flex, χρησιμοποιούνται εύκαμπτα υλικά για τη δημιουργία των ευέλικτων τμημάτων της πλακέτας.Χρησιμοποιούνται εξειδικευμένοι εξοπλισμός και εγκαταστάσεις για να διασφαλιστεί η ακρίβεια και η ακρίβεια κατά τη διάρκεια της διαδικασίας κατασκευής.

Τοποθέτηση συστατικού:Μόλις κατασκευαστούν τα PCB, το επόμενο βήμα είναι η τοποθέτηση των εξαρτημάτων.Επαγγελματίες τεχνικοί ή αυτοματοποιημένες μηχανές επιλογής και τοποθέτησης τοποθετούν προσεκτικά τα εξαρτήματα στο PCB σύμφωνα με τις προδιαγραφές σχεδιασμούΗ διαδικασία αυτή απαιτεί προσοχή στις λεπτομέρειες και την ακρίβεια, διασφαλίζοντας ότι τα εξαρτήματα είναι σωστά προσανατολισμένα και σωστά συγκολλημένα.

ΣυναρμολόγησηΜετά την τοποθέτηση των εξαρτημάτων, η συναρμολόγηση PCB περνά τη διαδικασία συγκόλλησης για να δημιουργήσει ηλεκτρικές συνδέσεις μεταξύ των εξαρτημάτων και του PCB.όπως η συγκόλληση ανά ροή για κατασκευαστικά στοιχεία που τοποθετούνται στην επιφάνεια και η συγκόλληση κυμάτων για κατασκευαστικά στοιχεία με διάτρησηΟι διαδικασίες αυτές εξασφαλίζουν ασφαλείς και αξιόπιστες συνδέσεις.
