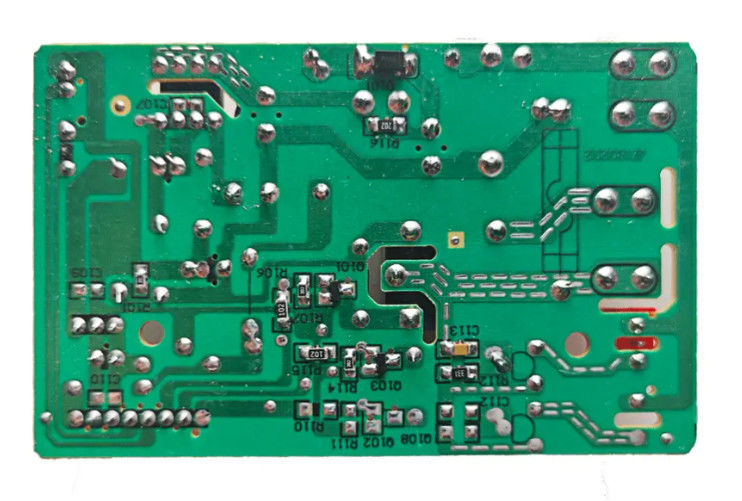

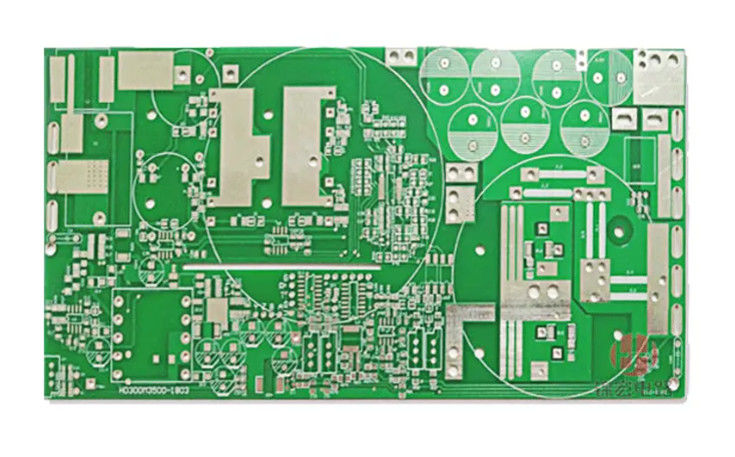

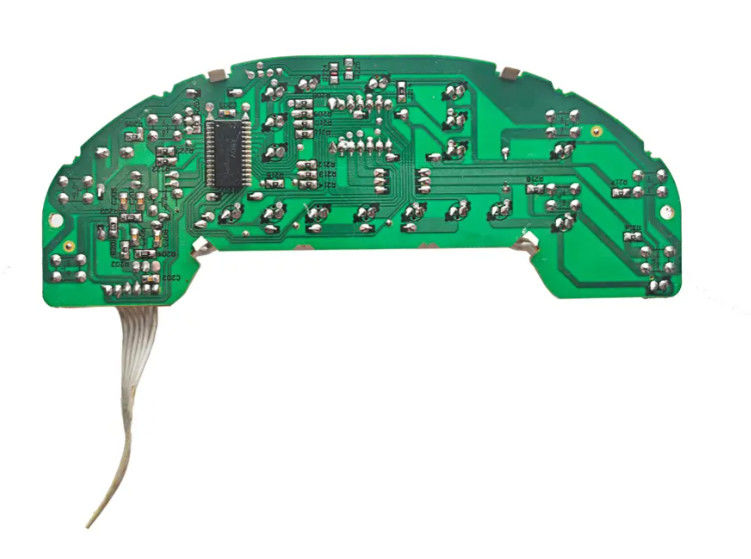

Ενιαίο πλάνο PCB του κατασκευαστή βελτιωμένη πλακέτα κυκλώματος 94v0 για τη μαγειρική ρυζιού με φινίρισμα επιφάνειας βάσης FR4 OSP

Η ενιαία πλευρά του κατασκευαστή PCB βελτιωμένη πλακέτα κυκλώματος 94v0 για μαγειρική ρυζιού με φινίρισμα επιφάνειας βάσης FR4 OSP.

Το μονομερές PCB ενός κατασκευαστή αναφέρεται σε μια κυκλική πλακέτα που έχει κυκλώματα και εξαρτήματα τοποθετημένα μόνο σε μία πλευρά της πλακέτας.το PCB έχει σχεδιαστεί ειδικά για μια βελτιωμένη πλακέτα κυκλώματος 94V0 για τη μαγειρική ρυζιούΕδώ είναι μια περιγραφή των βασικών πτυχών αυτού του PCB και της διαδικασίας κατασκευής του, συμπεριλαμβανομένης της χρήσης ενός βασικού υλικού FR4 και της τελικής επιφάνειας OSP:

Σχεδιασμός μονομερών PCB:Ο κατασκευαστής δημιουργεί ένα σχέδιο για το μονομερές PCB που πληροί τις ειδικές απαιτήσεις της βελτιωμένης πλακέτας κυκλώματος 94V0 για τη μαγειρική ρυζιού.Το σχέδιο περιλαμβάνει τη διάταξη και τοποθέτηση των εξαρτημάτων, διαδρομή των σημάτων, διαχείριση ισχύος, έλεγχο θερμοκρασίας, χαρακτηριστικά της διεπαφής χρήστη και μηχανισμοί ασφάλειας που είναι απαραίτητοι για τη λειτουργία του μαγειρέματος ρυζιού.

Βάση υλικού FR4:Το PCB κατασκευάζεται χρησιμοποιώντας FR4, ένα ευρέως χρησιμοποιούμενο φλόγας-αποκλιματιζόμενο υλικό οξυγονώδους επικάλυψης από ίνες γυαλιού.και σταθερότητα διαστάσεωνΠαρέχει μια σταθερή και αξιόπιστη βάση για την τοποθέτηση εξαρτημάτων και τη διαδρομή των τροχιών.

Διάταξη χαλκού και χαρακτική:Ένα λεπτό στρώμα χαλκού εφαρμόζεται στο βασικό υλικό FR4 για τη δημιουργία των αγωγών για τα κυκλώματα.αφήνοντας πίσω τα επιθυμητά ίχνη κυκλώματος σύμφωνα με το σχέδιο.

Τοποθέτηση συστατικού:Συστατικά όπως μικροελεγκτές, πυκνωτές, αντίστασης, αισθητήρες, συνδέσμους και άλλα απαραίτητα μέρη είναι τοποθετημένα στη μία πλευρά του PCB.Η τοποθέτηση των εξαρτημάτων γίνεται σύμφωνα με τις προδιαγραφές σχεδιασμού για να εξασφαλίζεται η σωστή λειτουργικότητα και η αποτελεσματική χρήση του διαθέσιμου χώρου.

Μάσκα συγκόλλησης:Ένα στρώμα μάσκας συγκόλλησης εφαρμόζεται στο PCB για να προστατεύσει τα ίχνη χαλκού και να αποτρέψει ανεπιθύμητες γέφυρες συγκόλλησης κατά τη διάρκεια της διαδικασίας συναρμολόγησης.αλλά μπορεί επίσης να είναι διαθέσιμο σε άλλα χρώματα.

Τελική επιφάνεια OSP:Το OSP (Organic Solder ability Preservative) χρησιμοποιείται ως επιφανειακή επιφάνεια για το μονομερές PCB.Το OSP είναι ένα λεπτό προστατευτικό στρώμα που εφαρμόζεται στα ίχνη χαλκού για να αποτρέψει την οξείδωση και να εξασφαλίσει καλή ικανότητα συγκόλλησηςΠαρέχει μια επίπεδη και ομοιόμορφη επιφάνεια για τη συγκόλληση εξαρτημάτων κατά τη διάρκεια της συναρμολόγησης.

Τύπο με μεταξοτυπία και θρύλο:Ο κατασκευαστής μπορεί να προσθέσει στρώμα μεταξοειδούς οθόνης στο PCB, το οποίο περιλαμβάνει τυπωμένα περιγράμματα των εξαρτημάτων, χαρακτηριστικά αναφοράς και άλλα σήματα που βοηθούν στην τοποθέτηση και ταυτοποίηση των εξαρτημάτων.Μπορεί επίσης να προστεθεί η εκτύπωση υπογραφής για την παροχή πρόσθετων πληροφοριών., όπως τιμές συστατικών ή σημαντικές προειδοποιήσεις.
